高溫型超聲波流量計中是一種特殊的高低溫導波器,用于夾裝式高溫超聲波流量測量借助這種導波器,高溫超聲波流量計的常規探頭可連續工作在560℃的高溫下。

　　由于高溫型超聲波流量計導波器直接安裝在管道外壁上,安裝時無需工藝停車.金屬導波板將其探頭的信號近乎無衰減地傳遞給管壁同時, 導波板的冷卻效應使得探頭表面和管道表面之間產生一個溫差, 確保探頭溫度不超過工作溫度。

　　高溫型超聲波流量計正確選型才能保證超聲波流量計更好的使用。選用什么種類的超聲波流量計應根據被測流體介質的物理性質和化學性質來決定，使高溫型超聲波流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等都能適應被測流體的性質和流量測量的要求。

　　1、精密功能檢查

　　精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式超聲波流量計。

　　2、可測量的介質

　　測量介質流速、儀表量程與口徑 測量一般的介質時，超聲波流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否，在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。

　　安裝細解

　　超聲波流量計在安裝之前應了解現場情況，包括：

　　1.安裝傳感器處距主機距離為多少;

　　2.管道材質、管壁厚度及管徑;

　　3.管道年限;

　　4.流體類型、是否含有雜質、氣泡以及是否滿管;

　　5.流體溫度;

　　6.安裝現場是否有干擾源(如變頻、強磁場等);

　　7.主機安放處四季溫度;

　　8.使用的電源電壓是否穩定;

　　9.是否需要遠傳信號及種類;

　　根據以上提供的現場情況，廠家可針對現場情況進行配置，必要情況下也可特制機型。

　　安裝位置

　　選擇安裝管段對測試精度影響很大，所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況，一般選擇管段應滿足下列條件：

　　1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器;

　　2、選擇管材應均勻致密，易于超聲波傳輸的管段;

　　3、要有足夠長的直管段，安裝點上游直管段必須要大于10D(注：D=直徑)，下游要大于5D;

　　4、安裝點上游距水泵應有30D距離;

　　5、流體應充滿管道;

　　6、管道周圍要有足夠的空間便于現場人員操作，地下管道需做測試井，測試井如下：

　　安裝方式

　　超聲波流量計一般有兩種探頭安裝方式，即Z法和V法。

　　但是,當D < 200mm而現場情況為下列條件之一者,也可采用Z法安裝：

　　1、當被測量流體濁度高，用V法測量收不到信號或信號很弱時;

　　2、當管道內壁有襯里時;

　　3、當管道使用年限太長且內壁結垢嚴重時;

　　對于管道條件較好者，即使D稍大于200mm，為了提高測量精度，也可采用V法安裝。

　　探頭位置

　　1、將管道參數輸入儀表，選擇探頭安裝方式，得出安裝距離;

　　2、在水平管道上，一般應選擇管道的中部，避開頂部和底部(頂部可能含有氣泡、底部可能有沉淀);

　　3、V法安裝：先確定一個點，按安裝距離在水平位置量出另一個點。

　　Z法安裝：先確定一個點，按安裝距離在水平位置量出另一個點，然后測出此點在管道另一側的對稱點。

　　管道處理

　　確定探頭位置之后，在兩安裝點±100mm范圍內，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。

　　要求：光澤均勻，無起伏不平，手感光滑圓潤。需要特別注意，打磨點要求與原管道有同樣的弧度，切忌將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以利于探頭粘接。

　　目前的工業流量測量普遍存在著大管徑、大流量測量困難的問題，這是因為一般隨著測量管徑的增大會帶來制造和運輸上的困難，造價提高、能損加大這些缺點，超聲波流量計均可避免。因為各類超聲波流量計均可管外安裝、非接觸測流，儀表造價基本上與被測管道口徑大小無關，而其它類型的隨著口徑增加，造價大幅度增加，故口徑越大比相同功能其它類型流量計的功能價格比越優越，被認為是較好的大管徑流量測量儀表。

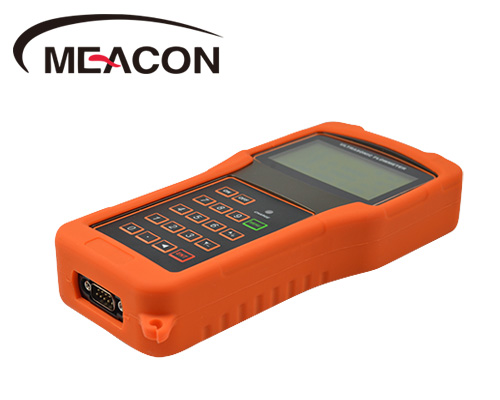

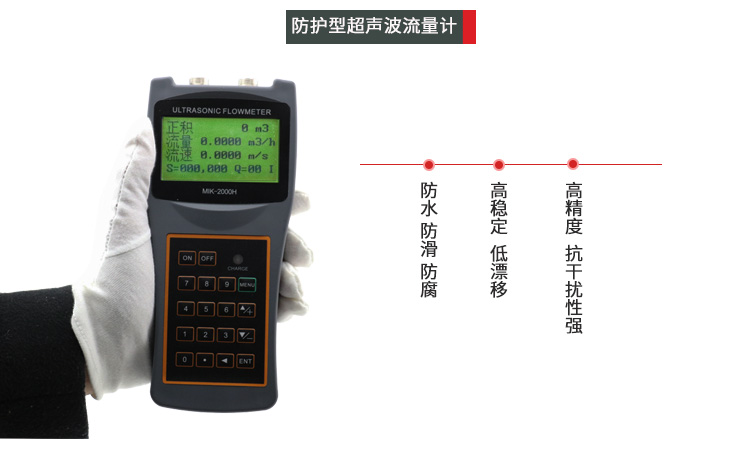

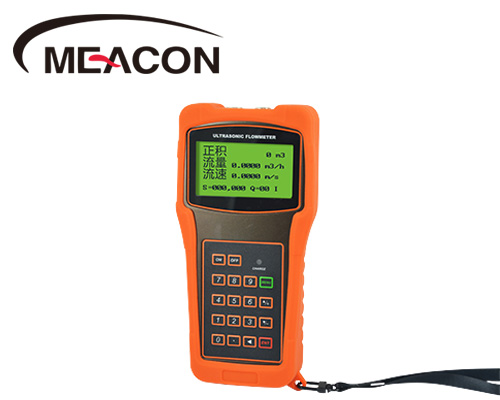

　　美控MIK-2000H型手持式超聲波流量計，是目前國內體積非常小、質量非常輕、真正意義上的便攜式超聲波流量計，該款產品具有數據自動存儲、測量精度高、全中文顯示、操作靈活等特點。產品一經推出即得到國內外廣大客戶的青睞已遠銷日本、韓國、歐美及中東地區，受到國內外客戶的一致好評。主要應用于工業管道介質流體的流量測量，廣泛應用于環保、石油化工、冶金、造紙、食品、制藥等行業。
